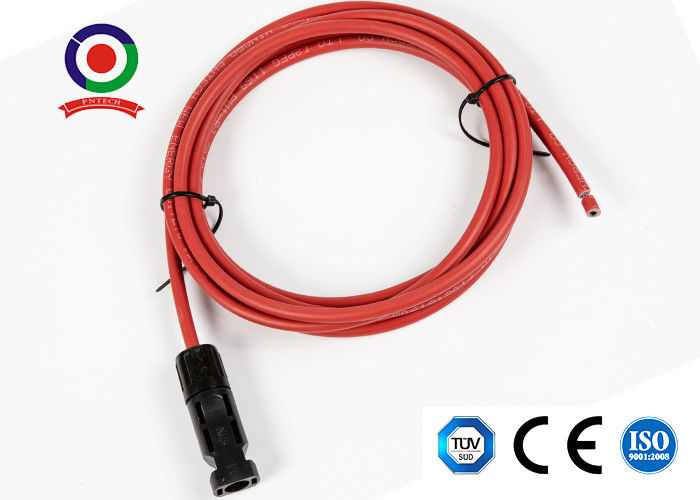

Cabo de extensão UV do painel solar da resistência 6mm2 10AWG
Lugar de origem | CHINA |
---|---|
Marca | Pntech |
Certificação | TUV/CE/ISO9001 |
Número do modelo | DC-DC |
Quantidade de ordem mínima | 1set |
Preço | Negotiation |
Detalhes da embalagem | 100sets/polybag 500sets/carton 39x39x22cm |
Tempo de entrega | 3-10days |
Termos de pagamento | L/C, T/T, Western Union |
Habilidade da fonte | 5000pairs pelo dia |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do produto | Cabo de extensão | Cor | Preto ou vermelho |
---|---|---|---|
Tensão avaliado | 1000VDC | Grau de proteção | IP67 |
Corrente avaliado | 30A | Resistência de contato | ≤5mΩ |
Destaque | cabo de extensão do painel 10AWG solar,cabo de extensão do painel 6mm2 solar |
(Calibre de diâmetro de fios 10) cabo de extensão 6mm2 com conector TUV para o painel solar
Descrição solar do cabo
Descrição do cabo:
Tipo | De seção transversal | Projeto da costa | Diâmetro do condutor | Resistência do condutor | Diâmetro exterior | Tensão avaliado | Corrente avaliado |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
1. Variação da temperatura para a aplicação -40°C até 90°C, max.temperature no condutor 120°C
2. O material ligado do feixe de elétron não derrete nem não flui em altas temperaturas
3. A curto-circuito-temperatura permitida refere um período de 5s é 200°C
4. Resistência alta contra UV, o ozônio e a hidrólise
5. Flexível, fácil descascar
6. Isolação dupla da parede. Feixe de elétron ligado
7. Resistência excelente a U.V, a óleo, a graxas, a oxigênio e a ozônio
8. Resistência excelente à abrasão
9. O halogênio livra, chama - retardador, baixa toxicidade
10. Flexibilidade excelente e desempenho de descascamento
11. Capacidade de inquietação atual alta
Conector
Tensão da taxa: | 1000v |
Corrente avaliado: | 22A (2.5mm2), 30A (4mm2,6mm2) |
Tensão do teste: | 6KV (50Hz) |
Proteja o grau: | IP67/IP2X |
Material de isolação: | PC/PA/PPO/TPE |
Material do contato: | Cobre chapeado da prata |
Temperatura de funcionamento: | -40°C~+90°C |
Classe segura: | 2 |
Classe da chama: | UL94-V0 |
Resistência de contato de conectores da tomada: | ≤5mΩ |
Força da inserção: | ≤50N |
Retire a força: | ≥50N |
Cabo apropriado: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
Travando o sistema: | Pressão dentro |
Produto não. | DC-DC |
Tensão avaliado | C.C. do TUV 1000V |
Corrente avaliado | 30A |
Seções transversais apropriados do cabo | 2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
Tamanho terminal | Φ4.0mm |
Teste a tensão | C.C. 8KV 1min |
Grau de poluição | 2 |
Classe da proteção | Classe II |
Material terminal | Cobre estanhado |
Resistência de contato | ≤ 5mΩ |
Materiais de isolação | PPC |
Avaliação do IP | IP67 (IEC 60529) |
Força extraível | ≥ 50N |
Força da inserção | ≤ 50N |
Teste a temperatura | -40ºC~ +85ºC |
Classe da chama | UL94V - 0 |
Instruções de conjunto
Durante o conjunto, as peças e as ferramentas do auto outros aqueles indicados são usados ou se as instruções da preparação e de conjunto descritas aqui são negligenciadas então nem segurança nem a conformidade com os dados técnicos pode ser garantida.
Para a proteção contra choque elétrico, os conectores do picovolt devem ser isolados da fonte de alimentação ao ser montado ou ao desmontar
A obrigação do produto acabado forneceu a proteção de choque elétrico
Desconexão sob a carga: As conexões da tomada do picovolt não deverem ser desconectadas quando sob a carga. Podem ser colocados em nenhum estado da carga comutando fora do conversor de DC/AC ou quebrando o interruptor de circuito da C.A. Obstruir e desconectar quando sob a tensão forem permitidas
Os conectores desligados devem ser protegidos da sujeira e da água com tampões de selagem.
As peças obstruídas são IP67 à prova d'água
Vantagem:
• Conjunto arquivado simples, rápido, seguro e eficaz
• Torne independentemente, projeto inovativo, tenha os direitos de propriedade intelectual independentes, adaptáveis ao conector diretamente
• Resistência mecânica alta
• Levar da alta atual e tensão: 30A, 1000VDC
• Baixa resistência da transição
• Selada inovativa, impermeável, projeto da resistência da poeira: IP68
• Material plástico excelente, UL 94-V0, variação da temperatura larga: - 40°c a 90°c, a tempo e a resistente UV para a aplicação exterior velho
• Aprovado pelo TUV
FAQ:
1. Quando posso eu obter a cotação?
Dentro de 24 horas de obter o inquérito, se você é muito urgente obter o preço, chame-nos por favor para dar especificações completas sobre o cabo. o preço será calculado logo.
2. quanto tempo sobre a entrega?
Geralmente dentro de 3-4 dias de trabalho após o pagamento, principalmente de acordo com a quantidade.
3. Que é seus termos do pagamento?
Nós aceitamos T/T (transferência bancária), L/C
4. Você aceita a ordem personalizada?
Sim, nós fazemos.
5. Você oferece o OEM & o ODM?
Sim. O OEM & o ODM estão disponíveis.
Imagem do cabo de extensão
