cabo solar de 4mm2 H1Z2Z2-K picovolt para o sistema fotovoltaico do telhado da C.C. XLPO
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do produto | cabo do sistema 4mm2 solar | CONDUTOR | COBRE ESTANHADO |
---|---|---|---|
Packing | 500M/Roll | Cabo OD | 5.85mm |
Tensão de C.C. | 1500V | Cor | Vermelho/preto |
Destaque | cabo solar de 4mm2 picovolt,cabo solar de h1z2z2 k picovolt,h1z2z2 k |
4mm2 cabo fotovoltaico do sistema do telhado solar da C.C. XLPO do cabo H1Z2Z2-K
Descrição do produto
Aplicação: | Pretendido para o uso no sistema fotovoltaico da fonte de alimentação. Estes podem ser instalados como mover-se livre, fixo ou a suspensão. Podem igualmente ser instalados em bandejas de cabo, canalizações, ou em paredes. |
---|---|
Condutor: | Cobre estanhado |
Isolação: | Feixe de elétron XLPE |
Bainha: | XLPE resistente UV |
Padrões: | AS/NZS 5000,2 |
Tensão: | 0.6/1 quilovolts C.C. de C.A. ou 1.8kV |
Comprimento de embalagem: | 100m, 500m |
Temperatura de funcionamento normal: | 75°C |
Padrões: | AS/NZS 5033,2012, PV1-F de TUV 2 Pfg 1169/08.2007 |
Olour do núcleo: | Único núcleo: vermelho ou preto |
Cor da bainha: | Preto |
Temperatura de funcionamento: | -40° C a 90° C. |
Temperatura máxima do condutor: | 120° C. |
Desempenho de fogo: | Propagação vertical da chama de um único cabo: IEC60332-1 Densidade de fumo: IEC61034, EN50268-2 |
Tendo tão muitos problemas ambientais, devido ao desperdício de recursos naturais e não tomando da natureza, a terra está tornando-se secada, e a humanidade procura as maneiras de encontrar maneiras alternativas, a energia alternativa do poder já é encontrada e chamada energia solar, gradualmente a indústria fotovoltaico solar está obtendo cada vez mais a atenção como dentro do tempo onde seus preços vão para baixo e muito pessoa considera a energia solar como alternativa para seu poder dos escritórios ou da casa. Encontram-no barato, limpo e seguro. No fundo do interesse aumentado para a energia solar, espera-se aumentar a procura em cabos solares que consiste no cobre estanhado, 1.5mm, 2.5mm, 4.0mm e etc. será descrito um bocado mais tarde. Os cabos solares são os meios atuais da transmissão da produção de eletricidade da energia solar. São natureza-amigáveis e muito mais seguros do que seus antecessores. Estão interconectando os painéis solares.
Dados técnicos
Condutor: Cobre estanhado encalhado
Refira a classe 5 do IEC 60228
Isolação interna: XLPE
Revestimento exterior: XLPE
Cor: Preto e vermelho
Número de código do produto | Tamanho (mm2) | Diâmetro N/mm do condutor | Diâmetro da isolação (milímetros) | Diâmetro nominal do revestimento (milímetros) | Medidor Weight/1000 líquido (quilogramas) |
PV1-F 1x1.5mm2 | 1,5 | 30/0.25 | 3,1 | 4,7 | 39 |
PV1-F 1x2.5mm2 | 2,5 | 49/0.25 | 3,6 | 5,3 | 48 |
PV1-F 1x4mm2 | 4 | 56/0.285 | 4,1 | 5,8 | 68 |
PV1-F 1x6mm2 | 6 | 84/0.285 | 4,7 | 6,4 | 88 |
PV1-F 1x10mm2 | 10 | 80/0.40 | 5,6 | 7,5 | 132 |
PV1-F 1x16mm2 | 16 | 126/0.40 | 7,55 | 10,2 | 205 |
Aplicação:
Aplicado aos painéis solares para a produção de eletricidade e componentes relacionados da fiação, conexão, particularmente apropriada para exterior. Resistência à luz solar, antienvelhecimento, usando a chama halogênio-livre do baixo fumo - materiais retardadores, categoria mais alta, mais segurança.
Nome | Cabo do picovolt |
A descrição do produto | Amplamente utilizado nas instalações solares internas e exteriores, em indústrias elétricas da instalação, internas e exteriores, explosão-propensas das áreas, das fábricas, as industriais e as agrícolas. |
Características do produto | Baixo fumo sem halogênio, bom frio, ultravioleta, ozônio - resistente e tempo - resistente. |
Chama - retardadora, cortando a resistência e a resistência da penetração. | |
Nível do nível da proteçãoⅡ do cabo. | |
Com radiação fotovoltaico do cabo de 150 ℃ como materiais de isolação, a chama livre do halogênio - retardador é resina hengjing fina alterada halogênio-livre, não-tóxica do polietileno como a matéria prima principal, adiciona halogênio-livre, não-tóxico, chama - retardador, estabilizador de calor, elimina o agente de fumo, preservativo, tal como o adubo, não contém o halogênio, metais pesados, fósforo. | |
Conforma-se a ROHS, e a resistência de isolação é pequena após a imersão. | |
Elétrico | 1. A resistência da C.C.: o cabo terminado na resistência condutora da C.C. do núcleo do fio de 20 ℃ não é maior de 5,09 Ω/km |
2. A resistência de isolação: a resistência de isolação terminada do cabo no ℃ 20 não deve menos de 1014 Ω. Cm, resistência de isolação terminada do cabo no ℃ 90 não são menos de 1011 Ω. Cm | |
3. A resistência de superfície da bainha: a resistência da superfície terminada da bainha de cabo deve ser não menos de 109 Ω. | |
Estrutura do cabo | Condutor: fio de cobre estanhado 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 e 10, fio de 6,4,2.5 mm2 picovolt | |
Isolação: > 0.5mm grossos com baixo material do fumo e do halogênio, e para encontrar o limite especificado do cliente. | |
Bainha: baixa espessura material livre do fumo e do halogênio > 0.5mm. | |
Parâmetros detalhados | Temperatura ambiental: - ℃ 40 ~ + ℃ 90 |
A mais alta temperatura do condutor: ℃ 120 (permita 5 s no ℃ da temperatura 200 do curto-circuito) | |
Tensão limitada: AC0.6/1kv dc1.8kv. |
(Nós igualmente produzimos o único núcleo de 2.5mm2, 6mm2, 10mm2 e 16mm2, assim como núcleos duplos,
consulte-me por favor diretamente caso necessário)

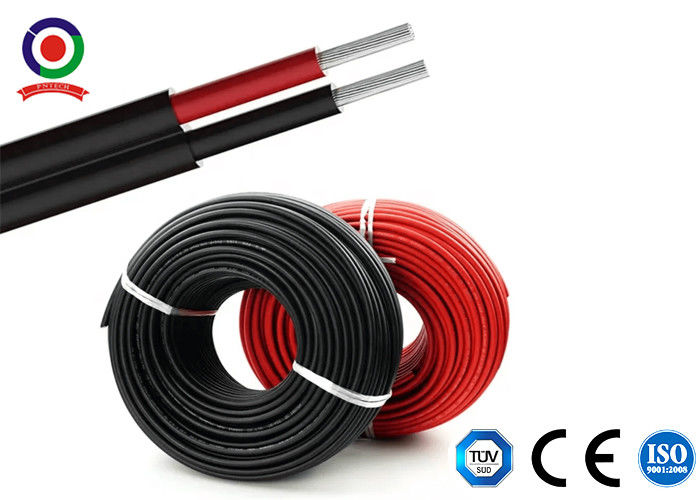

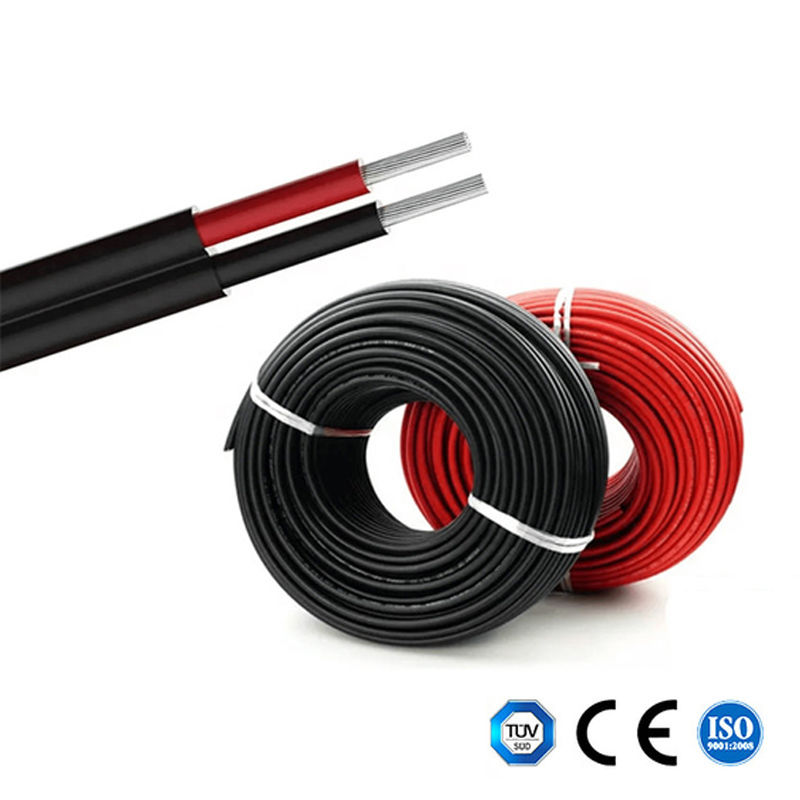

Imagem do cabo do sistema 4mm2 solar
