Cabos elétricos de núcleo único de 1.8 KV DC pretos e vermelhos para instalações solares interiores/exteriores
Descrição do produto
Tuv resistência UV duplo isolado 16mm2 PV XLPE cabo com 25 anos de garantia para aplicações de 1.8KV DC.
Fios:Fios de cobre enlatados, de acordo com a norma IEC 60228, VDE0295, classe 5
Isolamento interno:Polyolefinas ligadas transversalmente
Código de cores:Negro, vermelho
Capa exterior:Polyolefinas ligadas transversalmente
Cores da bainha:Negro, vermelho
Aplicação
Estes cabos são concebidos para ligar componentes de sistemas fotovoltaicos no interior e no exterior de edifícios e equipamentos com elevados requisitos mecânicos e condições climáticas extremas.
Conformidade com as normas
- DIN EN 50618
- Performance de resistência ao fogo: IEC 60332-1
- Baixa emissão de fumo: EN/IEC 61034-2
- Livre de halogénio, em conformidade com a norma EN 50525-1, anexo B
- Baixa corrosão dos gases, em conformidade com a norma EN 50267-2-2, CEI 60754-2
Características técnicas
- Tensão de funcionamento: AC: 600/1000V DC: 1800V
- Tensão máxima: 1,8 KV
- Tensão de ensaio: 6,5 kV AC
- Temperatura de trabalho: -40°C a +90°C
- Radius de curvatura: fixo: 4 × diâmetro global; flexionado: 5 × diâmetro global
- Temperatura máxima do condutor: 120°C
- Máximo de curto-circuito Temperatura do condutor: 250°C
- Resistência de isolamento: 10 MΩ × km
Especificações técnicas
| Tipo |
Secção transversal (mm2) |
Desenho do filamento |
Diâmetro do condutor (mm) |
Resistência do condutor (Ω/km) |
Diâmetro exterior (mm) |
Voltagem nominal (VAC/DC) |
Corrente nominal (A) |
Peso (kg/km) |
| PV-1*1,5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Características fundamentais
- Materiais ligados por feixe de elétrons não derretem nem fluem, mesmo a altas temperaturas
- Alta resistência ao calor, ao frio, à abrasão, aos raios UV, ao ozono e à hidrólise
- Interligação entre os painéis fotovoltaicos (PV) e dos painéis ao inversor
- Funcionar a tensão de corrente contínua com longa vida útil em condições de exposição
Especificações do produto
Nome:Cabo fotovoltaico
Aplicação:Amplamente utilizado em instalações solares interiores e exteriores, instalações elétricas, indústrias industriais e agrícolas
Características:Fumo baixo sem halogênio, bom frio, ultravioleta, resistente ao ozono e resistente às intempéries
Retardante de chama:Resistência ao corte e à penetração
Proteção dos cabos:Nível II
Propriedades elétricas
- Resistência de corrente contínua: ≤ 5,09 Ω/km a 20°C
- Resistência de isolamento: ≥ 1014 Ω.cm a 20°C; ≥ 1011 Ω.cm a 90°C
- Resistência da superfície da bainha: ≥ 109 Ω
Estrutura do cabo
Condutor:Fios de cobre enlatados 2.5, 4, 6, 10, 16 mm2 PV1-F
Isolamento:> 0,5 mm de espessura, com pouca fumaça e material halógeno
Encosto:Material livre de halogênio e de baixa espessura de fumaça > 0,5 mm
Parâmetros pormenorizados
Temperatura ambiente:-40°C a +90°C
Temperatura máxima do condutor:120°C (permitir 5s em temperatura de curto-circuito 200°C)
Voltagem limitada:AC 0,6/1kV DC 1,8 kV
Perguntas Frequentes
1Quando posso ter a cotação?
Para preços urgentes, por favor, ligue-nos com as especificações completas.
2Quanto tempo leva a entrega?
Normalmente dentro de 3-4 dias úteis após o pagamento, dependendo da quantidade.
3Quais são os seus termos de pagamento?
Aceitamos T/T (transferência bancária), L/C.
4Aceita a encomenda personalizada?
Sim, nós queremos.
5Oferece OEM e ODM?
Sim. OEM e ODM estão disponíveis.

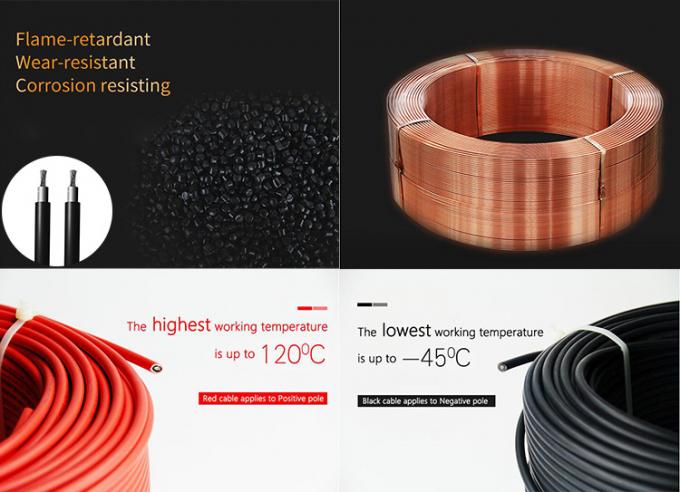

Imagem do produto
