Detalhes do produto
Lugar de origem: China
Marca: Pntech
Certificação: TUV/CE/ISO9001
Número do modelo: H1Z2Z2-K 1x4mm2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100m / rolo
Preço: Negotiation
Detalhes da embalagem: 100m pelo rolo, 250m pelo rolo, 500m pelo rolo
Tempo de entrega: 3-7days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 70000m pelo dia
Nome do produto: |
cabo solar 4mm do único núcleo |
Palavra-chave: |
Cabo solar do único núcleo |
Material do revestimento: |
XLPO |
Material do condutor: |
Cobre estanhado encalhado |
Cabo OD: |
5.8mm |
resistência: |
≤5.09 (Ω/KM) |
Cor: |
Preto/vermelho |
Embalagem: |
100m pelo rolo |
Nome do produto: |
cabo solar 4mm do único núcleo |
Palavra-chave: |
Cabo solar do único núcleo |
Material do revestimento: |
XLPO |
Material do condutor: |
Cobre estanhado encalhado |
Cabo OD: |
5.8mm |
resistência: |
≤5.09 (Ω/KM) |
Cor: |
Preto/vermelho |
Embalagem: |
100m pelo rolo |
Cabo solar 4mm picovolt do único núcleo fotovoltaico da isolação de H1Z2Z2-K EN50618 XLPO
Vantagens do preto solar do TUV do cabo do único núcleo de H1Z2Z2-K 4mm2 e vermelho
O único cabo do núcleo 4mm para disposições solares da especificação de alta tensão e alta, instala e amarra. Capaz até de C.C. 1500v e de 55A. Insculated dobro e o TUV, o CE e o MCS aprovaram. De uso geral sobre em sistemas do inversor da GRADE.
As propriedades elétricas e dimensionais deste produto são medidas pelo departamento técnico e do controle de qualidade no laboratório dos cabos de JiangNan. O desempenho do cabo respectivamente à resistência do condutor, a qualidade da construção (obra), a consistência dimensional, e outros parâmetros são verificados aos padrões publicados e aprovados
| Tipo | Seção transversal | Projeto da costa | Maestro Diameter | Maestro Resistance | Diâmetro exterior | Tensão avaliado | Corrente avaliado |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Aplicação:
Aplicado aos painéis solares para a produção de eletricidade e componentes relacionados da fiação, conexão, particularmente apropriada para exterior. Resistência à luz solar, antienvelhecimento, usando a chama halogênio-livre do baixo fumo - materiais retardadores, categoria mais alta, mais segurança.
Vantagens proeminentes:
1. Isolação dupla da parede. O feixe de elétron ligou
2. resistência excelente a U.V, a óleo, a graxas, a oxigênio e a ozônio
3. resistência excelente à abrasão
4. halogênio livre, chama - retardadora, baixa toxicidade
5. flexibilidade excelente e desempenho de descascamento
6. capacidade de inquietação atual alta
7. o TUV aprovou
| Nome | Cabo do picovolt |
| A descrição do produto | Amplamente utilizado nas instalações solares internas e exteriores, em indústrias elétricas da instalação, internas e exteriores, explosão-propensas das áreas, das fábricas, as industriais e as agrícolas. |
| Características do produto | Baixo fumo sem halogênio, bom frio, ultravioleta, ozônio - resistente e tempo - resistente. |
| Chama - retardadora, cortando a resistência e a resistência da penetração. | |
| Nível do nível da proteçãoⅡ do cabo. | |
| Com radiação fotovoltaico do cabo de 150 ℃ como materiais de isolação, a chama livre do halogênio - retardador é resina hengjing fina alterada halogênio-livre, não-tóxica do polietileno como a matéria prima principal, adiciona halogênio-livre, não-tóxico, chama - retardador, estabilizador de calor, elimina o agente de fumo, preservativo, tal como o adubo, não contém o halogênio, metais pesados, fósforo. | |
| Conforma-se a ROHS, e a resistência de isolação é pequena após a imersão. | |
| Elétrico | 1. A resistência da C.C.: o cabo terminado na resistência condutora da C.C. do núcleo do fio de 20 ℃ não é maior de 5,09 Ω/km |
| 2. A resistência de isolação: a resistência de isolação terminada do cabo no ℃ 20 não deve menos de 1014 Ω. Cm, resistência de isolação terminada do cabo no ℃ 90 não são menos de 1011 Ω. Cm | |
| 3. A resistência de superfície da bainha: a resistência da superfície terminada da bainha de cabo deve ser não menos de 109 Ω. | |
| Estrutura do cabo | Condutor: fio de cobre estanhado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 milímetros de ^ fio de 2 picovolts | |
| Isolação: > 0.5mm grossos com baixo material do fumo e do halogênio, e para encontrar o limite especificado do cliente. | |
| Bainha: baixa espessura material livre do fumo e do halogênio > 0.5mm. | |
| Parâmetros detalhados | Temperatura ambiental: - ℃ 40 ~ + ℃ 90 |
| A mais alta temperatura do condutor: ℃ 120 (permita 5 s no ℃ da temperatura 200 do curto-circuito) | |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Nós igualmente produzimos o único núcleo de 2.5mm2, 6mm2 10mm2 e 16mm2, assim como núcleos duplos,
consulte-me por favor diretamente caso necessário)

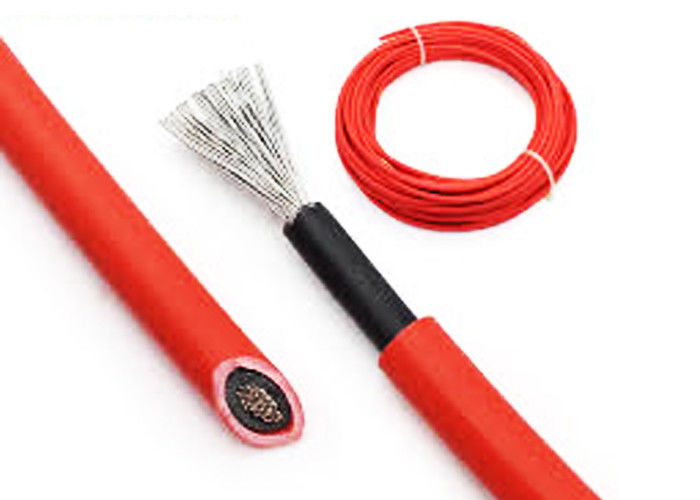

Imagens do cabo solar do único núcleo de 4mm
