Detalhes do produto
Lugar de origem: CHINA
Marca: Pntech
Certificação: TUV/CE/CQC/ISO9001
Número do modelo: PV1-F 1x10mm2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100m
Preço: Negotiation
Detalhes da embalagem: 100m/roll, dois rolos pela caixa, tamanho da caixa: 42*42*22cm igualmente embalam de acordo com as e
Tempo de entrega: 3-15days
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 70000 medidores pelo dia
Nome do produto: |
cabo solar da C.C. do ² de 10mm |
Material de isolação: |
XLPE |
CONDUTOR: |
COBRE ESTANHADO |
Construção: |
80/0.4mm |
Espessura: |
0.8mm |
Resistência:: |
1,95 Ω/km (MÁXIMO em 20℃) |
Cabo OD: |
8.5mm |
Cor: |
Preto ou vermelho |
Nome do produto: |
cabo solar da C.C. do ² de 10mm |
Material de isolação: |
XLPE |
CONDUTOR: |
COBRE ESTANHADO |
Construção: |
80/0.4mm |
Espessura: |
0.8mm |
Resistência:: |
1,95 Ω/km (MÁXIMO em 20℃) |
Cabo OD: |
8.5mm |
Cor: |
Preto ou vermelho |
C.C. solar da C.A. 1800V da garantia 1000V do cabo 10mm2 picovolt 25years do único núcleo XLPE do CE do TUV
Cabo distribuidor de corrente de energias solares fotovoltaico Consruction da C.C. do cabo do picovolt:
Condutor: Condutor de cobre estanhado flexível da classe 5
Isolação: composto ligado Halogênio-livre
Bainha: ligado Halogênio-livre, chama - composto retardador, preto
Aplicação fotovoltaico do cabo distribuidor de corrente de energias solares da C.C. do cabo do picovolt
Estes cabos são projetados conectando componentes de sistema fotovoltaicos para dentro e fora
das construções e do equipamento com exigências mecânicas altas e tempo extremo
circunstâncias.
Padrões fotovoltaicos do cabo distribuidor de corrente de energias solares da C.C. do cabo do picovolt
EN 50618 DO RUÍDO
Desempenho da resistência ao fogo: IEC 60332-1
Baixa emissão de fumo: EN/IEC 61034-2
O halogênio livra de acordo com EN 50525-1, anexo B
Baixa corrosibilidade dos gás de acordo com EN 50267-2-2, IEC 60754-2
Caráter fotovoltaico de CableTechnical das energias solares da C.C. do cabo do picovolt:
Tensão de funcionamento: C.A.: C.C. 600/1000V: 1800V
Tensão de Maxium: 1.8KV
Tensão do teste: C.A. 6.5kV
Temperatura de trabalho: - 40-90 º C
Radiu de dobra:
Fixo: diâmetro total de 4 x
Dobrado: diâmetro total de 5 x
Temperatura de Máximo Maestro: 120º C
Procurar um caminho mais curto a temperatura máxima do condutor: 250°C
Resistência de isolação: 10 MΩ x quilômetro
Não do seção transversal de Cores×Nominal | Não do encalhamento | Diâmetro nominal do condutor | Espessura nominal da isolação | Espessura nominal da bainha | Diamater total nominal | Peso nominal |
No.×mm2 | - | milímetro | milímetro | milímetro | milímetro | kg/km |
1×1.5 | 30/0.25 | 1,58 | 0,7 | 0,8 | 4,8 | 40 |
1×2.5 | 50/0.25 | 2,04 | 0,7 | 0,8 | 5,5 | 50 |
1×4.0 | 56/0.30 | 2,59 | 0,7 | 0,8 | 6,1 | 70 |
1×6.0 | 84/0.30 | 3,17 | 0,7 | 0,8 | 7,0 | 80 |
1×10 | 80/0.40 | 4,07 | 0,7 | 0,8 | 8,5 | 130 |
1×16 | 120/0.40 | 5,22 | 0,7 | 0,9 | 10,2 | 200 |
1×25 | 199/0.40 | 6,51 | 0,9 | 1 | 12,5 | 290 |
1×35 | 279/0.40 | 7,71 | 0,9 | 1,1 | 14 | 400 |
1×50 | 396/0.40 | 9 | 1 | 1,2 | 16,3 | 550 |
1×70 | 360/0.50 | 10,8 | 1,1 | 1,2 | 18,7 | 750 |
1×95 | 475/0.50 | 12,6 | 1,1 | 1,3 | 20,8 | 970 |
1×120 | 608/0.50 | 14,2 | 1,2 | 1,3 | 22,8 | 1220 |
1×150 | 756/0.50 | 15,8 | 1,4 | 1,4 | 25,5 | 1510 |
1×185 | 925/0.50 | 17,4 | 1,6 | 1,6 | 28,5 | 1850 |
1×240 | 1221/0.50 | 20,4 | 1,7 | 1,7 | 32,1 | 2400 |
Características:
1) Os materiais ligados do feixe de elétron não derretem nem não fluem, mesmo na resistência de alta temperatura, alta contra o calor, no frio, na abrasão, em resistente UV, no ozônio e nas hidrólises.
2) Estes cabos fornecem os meios interconectar entre os painéis (picovolt) fotovoltaicos e dos painéis ao inversor.
3) Operam-se na tensão de C.C. e fornecem-se a longa vida em circunstâncias expostas.
Nome | Cabo do picovolt |
A descrição do produto | Amplamente utilizado nas instalações solares internas e exteriores, em indústrias elétricas da instalação, internas e exteriores, explosão-propensas das áreas, das fábricas, as industriais e as agrícolas. |
Características do produto | Baixo fumo sem halogênio, bom frio, ultravioleta, ozônio - resistente e tempo - resistente. |
Chama - retardador, cortando a resistência e a resistência da penetração. | |
Nível do Ⅱ do nível da proteção do cabo. | |
Com radiação fotovoltaico do cabo de 150 ℃ como materiais de isolação, a chama livre do halogênio - retardador é o polietileno alterado halogênio-livre, não-tóxico que hengjing finamente a resina como a matéria prima principal, adiciona halogênio-livre, não-tóxico, chama - retardador, estabilizador de calor, elimina o agente de fumo, preservativo, tal como o adubo, não contém o halogênio, metais pesados, fósforo. | |
Conforma-se a ROHS, e a resistência de isolação é pequena após a imersão. | |
Bonde | 1. A resistência da C.C.: o cabo terminado na resistência condutora da C.C. do núcleo do fio de 20 ℃ não é maior de 5,09 Ω/km |
2. A resistência de isolação: a resistência de isolação terminada do cabo no ℃ 20 não deve menos de 1014 Ω. Cm, resistência de isolação terminada do cabo no ℃ 90 não são menos de 1011 Ω. Cm | |
3. A resistência de superfície da bainha: a resistência da superfície terminada da bainha de cabo deve ser não menos de 109 Ω. | |
Estrutura do cabo | Condutor: fio de cobre estanhado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
18, 16 e 14, 12, 10, 8, 6, 4, 2 milímetros de ^ fio de 2 picovolts | |
Isolação: > 0.5mm densamente com baixo material do fumo e do halogênio, e encontram o limite especificado do cliente. | |
Bainha: baixa espessura material livre do fumo e do halogênio > 0.5mm. | |
Parâmetros detalhados | Temperatura ambiental: - ℃ 40 ~ + ℃ 90 |
A mais alta temperatura do condutor: ℃ 120 (permita 5 s no ℃ da temperatura 200 do curto-circuito) | |
Tensão limitada: AC0.6/1kv dc1.8kv. |
FAQ:
1. Quando posso eu obter a cotação?
Dentro de 24 horas de obter o inquérito, se você é muito urgente obter o preço, por favor
chame-nos para dar especificações completas sobre o cabo. o preço será calculado logo.
2. Quanto tempo sobre a entrega?
Geralmente dentro de 3-4 dias de trabalho após o pagamento, principalmente de acordo com a quantidade.
3. Que é seus termos do pagamento?
Nós aceitamos T/T (transferência bancária), L/C
4. Você aceita a ordem personalizada?
Sim, nós fazemos.
5. Você oferece o OEM & o ODM?
Sim. O OEM & o ODM estão disponíveis.

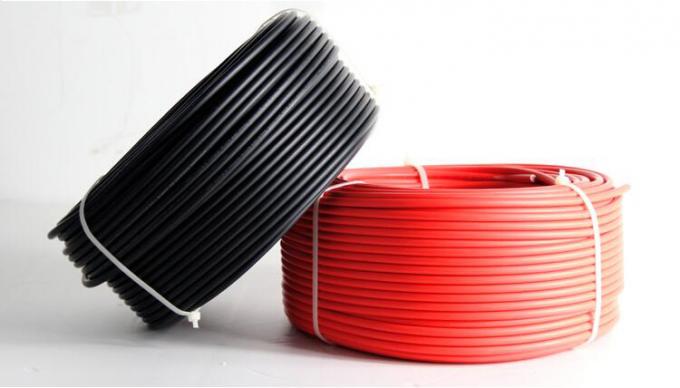

Imagem do cabo solar da C.C. XLPE do picovolt do ² de 10mm
