Destacar:
cabo solar da C.C.
, cabo da C.C. do picovolt
XLPE Dual isolaram o cabo de 4mm/cabos distribuidores de corrente de energias solares solares para o sistema solar
Cabo fotovoltaico solar H1Z2Z2-K 4mm XLPE com isolamento duplo TUV EN50618 para sistema solar
Cabo fotovoltaico PV DC Padrões de Cabo de Energia Solar
DIN EN 50618
Desempenho de resistência ao fogo: IEC 60332-1
Baixa emissão de fumaça: EN/IEC 61034-2
Livre de halogênio de acordo com EN 50525-1, Anexo B
Baixa corrosividade de gases de acordo com EN 50267-2-2, IEC 60754-2
Características Técnicas do Cabo Fotovoltaico PV DC Solar Power:
Tensão de trabalho: CA: 600/1000V CC: 900/1800V
Tensão máxima: 1,8KV
Tensão de teste: 6,5kV CA
Temperatura de trabalho: -40-90 o C
Raio de curvatura:
Fixo: 4 x diâmetro total
Flexionado: 5 x diâmetro total
Temperatura máxima do condutor: 120o C
Temperatura máxima do condutor em curto-circuito: 250°C
Resistência de isolamento: 10 MΩ x km
1. Construção: Cobre estanhado, isolamento XLPE, bainha externa XLPE.
2. Tensão de teste: 6500V, 5min; tensão nominal: 1000/1800V CC.
3. Livre de halogênio e baixa emissão de fumaça, padrão Rohs.
4. Resistência UV.
5. Classificação de temperatura: -40°C a 125°C, resistência ao frio.
6. Certificação TUV, TUV2Pfg1169-1.
7. Cabo de alimentação para sistema fotovoltaico.
| Nome: Cabo solar de um núcleo |
Condutor: Fio de cobre estanhado |
| Padrão executivo: EN 50618 |
Isolamento: Poliolefina reticulada por irradiação, livre de halogênio e baixa emissão de fumaça |
| Modelo: H1Z2Z2-K |
Jaqueta: Poliolefina reticulada por irradiação, livre de halogênio e baixa emissão de fumaça |
| Especificações do cabo: 2,5/4/6/10/16/25/35mm² |
Tensão nominal: 1500V |
| Temperatura ambiente: -40~90ºC |
Tensão de teste: 6,5KV |
| Temperatura do cabo: -40~120ºC |
Resistência às intempéries: bloqueio UV |
| Temperatura de curto-circuito: 250ºC |
Vida útil:> 25 anos |
| Raio de curvatura:> 4×Ø(Ø6×Ø(Ø≥8mm) |
Cor: Preto, Vermelho |
Aplicações
Condutor único, resistente à luz solar, fio fotovoltaico com classificação de 90°C úmido ou 105°C seco 2000V para fiação de interconexão de sistemas de energia fotovoltaica aterrados e não aterrados, conforme descrito na Seção 690.31(A) e outras partes aplicáveis do National Electrical Code (NEC), NFPA 70
Opções:
Faixas de identificação de fase coloridas disponíveis sob consulta
Multiplexação disponível sob consulta
Recursos:
Classificado para 90°C úmido e seco
Resistente à deformação em altas temperaturas
Excelente resistência à umidade,
Propriedades elétricas estáveis em uma ampla faixa de temperatura
Excelente resistência a cortes por esmagamento e compressão
Resistente à maioria dos óleos e produtos químicos
Resistente a UV/luz solar
Atende ao teste de flexão a frio a -40°C
| Nome do produto |
Cabo Solar Padrão TUV |
| Modelo NO. |
H1Z2Z2-K 1x 4mm2 |
| Tensão |
Cabo de alta tensão |
| Material de isolamento |
XLPE |
| Forma do material |
Fio redondo |
| Certificação |
ROSH, CE, TUV |
| Padrões |
TUV EN50618 |
| Núcleos |
1 núcleo |
| Pacote de transporte |
Tambor de ferro-madeira, tambor de ferro |
| Aplicação |
Construção, Subterrâneo, Industrial, Usina de energia |
| Material da bainha |
XLPE |
| Material do núcleo do fio |
Cobre estanhado |
| Seção transversal |
4mm2 |
| Nome |
Cabo PV |
| A descrição do produto |
Amplamente utilizado em instalações solares internas e externas, instalação elétrica, interna e externa, áreas propensas a explosões, fábricas, indústrias industriais e agrícolas. |
| Características do produto |
Baixa emissão de fumaça sem halogênio, bom frio, resistente a ultravioleta, ozônio e intempéries. |
| Retardador de chama, resistência ao corte e resistência à penetração. |
| Nível de proteção do cabo Ⅱ nível. |
| Com 150 ℃ cabo fotovoltaico radiação como materiais de isolamento, retardador de chama livre de halogênio é livre de halogênio, resina de polietileno modificada não tóxica hengjing como a principal matéria-prima, adicione livre de halogênio, não tóxico, retardador de chama, estabilizador de calor, elimine o agente de fumaça, conservante, como fertilizante, não contém halogênio, metais pesados, fósforo. |
| Ele está em conformidade com ROHS, e a resistência de isolamento é pequena após a imersão. |
| Elétrico |
1. A resistência CC: o cabo acabado a 20 ℃ resistência CC do núcleo do fio condutor não é superior a 5,09 Ω/km |
| 2. A resistência de isolamento: a resistência de isolamento do cabo acabado a 20 ℃ não deve ser inferior a 1014 Ω. Cm, resistência de isolamento do cabo acabado a 90 ℃ não é inferior a 1011 Ω. Cm |
| 3. A resistência da superfície da bainha: a resistência da superfície da bainha do cabo acabado não deve ser inferior a 109 Ω. |
| Estrutura do cabo |
Condutor: fio de cobre estanhado 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 mm ^ 2 fio PV |
| Isolamento:> 0,5 mm de espessura com material de baixa emissão de fumaça e halogênio, e atender ao limite especificado do cliente. |
| Bainha: baixa emissão de fumaça e espessura de material livre de halogênio> 0,5 mm. |
| Parâmetros detalhados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| A temperatura mais alta do condutor: 120 ℃ (permite 5 s em temperatura de curto-circuito 200 ℃) |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Também produzimos um único núcleo de 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, bem como núcleos duplos,
por favor, consulte-me diretamente, se necessário)

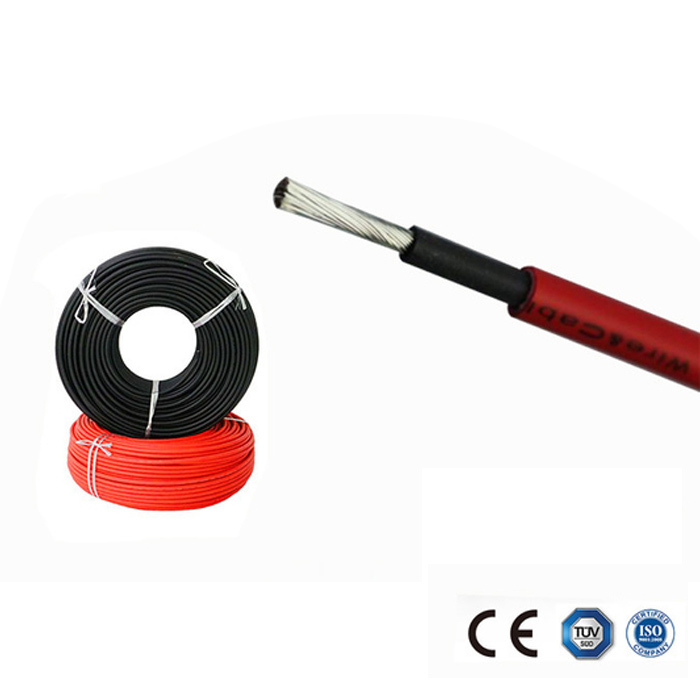

Imagens do Cabo PV Solar de 4mm
