Chama solar do cabo do picovolt do sistema de energia - resistência de abrasão excelente retardadora
Cabo fotovoltaico de 2,5mm2 TUV 2pfg 1169 Aprovado com dupla isolação para sistema de energia
Cabo PV1-F 2PFG 1169 2,5mm2 solar pv
1. Construção: Cobre estanhado, isolação XLPE, bainha externa XLPE.
2. Tensão de teste: 6500V, 5min; tensão nominal: 1000/1800V DC.
3. Livre de halogênio e baixa emissão de fumaça, padrão Rohs.
4. Resistência UV.
5. Classificação de temperatura: -40°C a 125°C, resistência ao frio.
6. Certificação TUV, TUV2Pfg1169-1.
7. Cabo de energia para sistema fotovoltaico.
Descrição dos cabos resistentes ao fogo TUV PV:
A. Aplicação: Cabos de dupla isolação, reticulados por feixe de elétrons para usinas fotovoltaicas.
Construção: Cobre estanhado, de acordo com VDE0295/IEC60228, Classe 5
B. Propriedades/Padrões do Material:
1. Desempenho resistente ao fogo: IEC60332-1.
2. Emissão de fumaça: IEC61034; EN50268-2
3. Baixa carga de fogo: DIN51900
4. Aprovações: TUV2PfG 1169/08.2007 PV1-F.
5. Padrões de Aplicação: UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplicação:
Aplicado a painéis solares para geração de energia e componentes relacionados da fiação, conexão, particularmente adequado para ambientes externos. Resistência à luz solar, anti-envelhecimento, usando materiais retardantes de chama sem halogênio e baixa emissão de fumaça, maior grau, mais segurança.
| Tipo |
Seção Transversal |
Design do Fio |
Diâmetro do Condutor |
Resistência do Condutor |
Diâmetro Externo |
Tensão Nominal |
Corrente Nominal |
| PV-1x2.5mm2 |
2.5mm2 |
50x φ0.25mm |
2.0mm |
8.21 Ω/km |
4.9mm |
1800VDC |
50A |
| Nome |
Cabo PV |
| A descrição do produto |
Amplamente utilizado em instalações solares internas e externas, instalação elétrica, interna e externa, áreas propensas a explosões, fábricas, indústrias industriais e agrícolas. |
| Características do produto |
Baixa emissão de fumaça sem halogênio, bom frio, resistente a ultravioleta, ozônio e intempéries. |
| Retardante de chama, resistência ao corte e resistência à penetração. |
| Nível de proteção do cabo nível Ⅱ. |
| Com 150 ℃ radiação do cabo fotovoltaico como materiais de isolamento, retardante de chama sem halogênio é sem halogênio, resina de polietileno modificada não tóxica hengjing fina como a principal matéria-prima, adicione sem halogênio, não tóxico, retardante de chama, estabilizador de calor, elimine o agente de fumaça, conservante, como fertilizante, não contém halogênio, metais pesados, fósforo. |
| Está em conformidade com ROHS, e a resistência de isolamento é pequena após a imersão. |
| Elétrico |
1. A resistência CC: o cabo acabado a 20 ℃ núcleo do fio condutor resistência CC não é maior que 5,09 Ω/km |
| 2. A resistência de isolamento: a resistência de isolamento do cabo acabado a 20 ℃ não deve ser inferior a 1014 Ω. Cm, resistência de isolamento do cabo acabado a 90 ℃ não é inferior a 1011 Ω. Cm |
| 3. A resistência da superfície da bainha: a resistência da superfície da bainha do cabo acabado não deve ser inferior a 109 Ω. |
| Estrutura do cabo |
Condutor: fio de cobre estanhado 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 mm ^ 2 fio PV |
| Isolamento: > 0,5 mm de espessura com material de baixa emissão de fumaça e halogênio, e atender ao limite especificado do cliente. |
| Bainha: espessura do material livre de halogênio e baixa emissão de fumaça > 0,5 mm. |
| Parâmetros detalhados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| A temperatura mais alta do condutor: 120 ℃ (permite 5 s em temperatura de curto-circuito 200 ℃) |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Também produzimos núcleo único de 4mm2, 6mm2 10mm2 e 16mm2, bem como núcleos duplos,
por favor, consulte-me diretamente, se necessário)

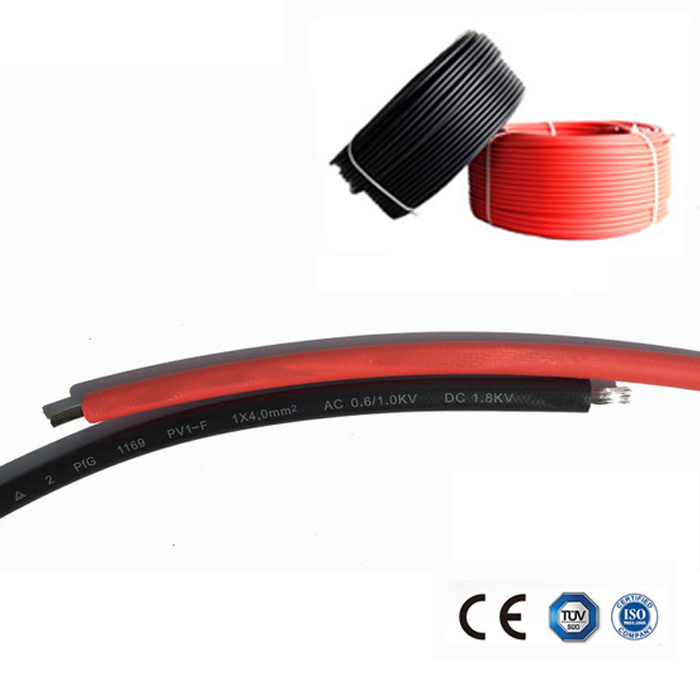

Imagens do Cabo Solar PV de 2,5mm
