Detalhes do produto
Lugar de origem: CHINA
Marca: Pntech
Certificação: TUV/CE/ISO9001
Número do modelo: PV1-F 1x4mm2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 250m / rolo
Preço: Negotiation
Detalhes da embalagem: 250m pelo rolo 500m pelo tamanho 42x42x22cm da caixa
Tempo de entrega: 3-7days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 70000m pelo dia
Nome do produto: |
cabo solar da C.C. 4mm2 |
Material de isolação: |
XLPE |
Material do condutor: |
Cobre estanhado encalhado |
Cabo OD: |
6.0mm |
Estrutura: |
56/0.3mm |
Cor: |
Preto/vermelho |
Nome do produto: |
cabo solar da C.C. 4mm2 |
Material de isolação: |
XLPE |
Material do condutor: |
Cobre estanhado encalhado |
Cabo OD: |
6.0mm |
Estrutura: |
56/0.3mm |
Cor: |
Preto/vermelho |
2PfG aprovados TUV 1169 PV1-F 1x4mm2 XLPE isolam o cobre estanhado da C.C. cabo solar
PV1-F estanhou o cabo solar de cobre da C.C. do picovolt 4mm2
1. Construção: Tanoeiro estanhado, isolação de XLPE, bainha exterior de XLPE.
2. tensão do teste: 6500V, 5min; tensão avaliado: C.C. 1000/1800V.
3. halogênio livre e baixo fumo, padrão de Rohs.
4. resistência UV.
5. avaliação da temperatura: - 40°C a 125°C, resistência fria.
6. certificação do TUV, TUV2Pfg1169.
7. cabo distribuidor de corrente para o sistema fotovoltaico.
| Tipo | De seção transversal | Projeto da costa | Diâmetro do condutor | Resistência do condutor | Diâmetro exterior | Tensão avaliado | Corrente avaliado |
| PV-1x4mm2 | 4.0mm2 | 56x φ0.3mm | 2.6mm | 5,09 Ω/km | 6.1mm | 1800VDC | 70A |
Fogo - descrição resistente dos cabos:
A. aplicação: Isolação dobro, cabos ligados cruz do elétron-feixe para a central elétrica photovotaic.
Construção: De cobre estanhado, concordando toVDE0295/IEC60228, Class5
B. propriedades materiais/padrões:
1. Desempenho fireresistant: IEC60332-1.
2. Emissão de fumo: IEC61034; EN50268-2
3. Baixa carga do fogo: DIN51900
4. Aprovações: TUV2PfG 1169/08.2007 PV1-F.
5. Padrões da aplicação: UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplicação:
Aplicado aos painéis solares para a produção de eletricidade e componentes relativos da fiação, conexão, particularmente apropriada para exterior. Resistência à luz solar, antienvelhecimento, usando a chama halogênio-livre do baixo fumo - materiais retardadores, categoria mais alta, mais segurança.
| Nome | Cabo do picovolt |
| A descrição do produto | Amplamente utilizado nas instalações solares internas e exteriores, em indústrias elétricas da instalação, internas e exteriores, explosão-propensas das áreas, das fábricas, as industriais e as agrícolas. |
| Características do produto | Baixo fumo sem halogênio, bom frio, ultravioleta, ozônio - resistente e tempo - resistente. |
| Chama - retardador, cortando a resistência e a resistência da penetração. | |
| Nível do Ⅱ do nível da proteção do cabo. | |
| Com radiação fotovoltaico do cabo de 150 ℃ como materiais de isolação, a chama livre do halogênio - retardador é o polietileno alterado halogênio-livre, não-tóxico que hengjing finamente a resina como a matéria prima principal, adiciona halogênio-livre, não-tóxico, chama - retardador, estabilizador de calor, elimina o agente de fumo, preservativo, tal como o adubo, não contém o halogênio, metais pesados, fósforo. | |
| Conforma-se a ROHS, e a resistência de isolação é pequena após a imersão. | |
| Bonde | 1. A resistência da C.C.: o cabo terminado na resistência condutora da C.C. do núcleo do fio de 20 ℃ não é maior de 5,09 Ω/km |
| 2. A resistência de isolação: a resistência de isolação terminada do cabo no ℃ 20 não deve menos de 1014 Ω. Cm, resistência de isolação terminada do cabo no ℃ 90 não são menos de 1011 Ω. Cm | |
| 3. A resistência de superfície da bainha: a resistência da superfície terminada da bainha de cabo deve ser não menos de 109 Ω. | |
| Estrutura do cabo | Condutor: fio de cobre estanhado 2,5, 4, 6, 10, 16 milímetros de ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 milímetros de ^ fio de 2 picovolts | |
| Isolação: > 0.5mm densamente com baixo material do fumo e do halogênio, e encontram o limite especificado do cliente. | |
| Bainha: baixa espessura material livre do fumo e do halogênio > 0.5mm. | |
| Parâmetros detalhados | Temperatura ambiental: - ℃ 40 ~ + ℃ 90 |
| A mais alta temperatura do condutor: ℃ 120 (permita 5 s no ℃ da temperatura 200 do curto-circuito) | |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Nós igualmente produzimos o único núcleo de 2.5mm2, de 6mm2 10mm2 e 16mm2, assim como de núcleos duplos,
consulte-me por favor diretamente caso necessário)

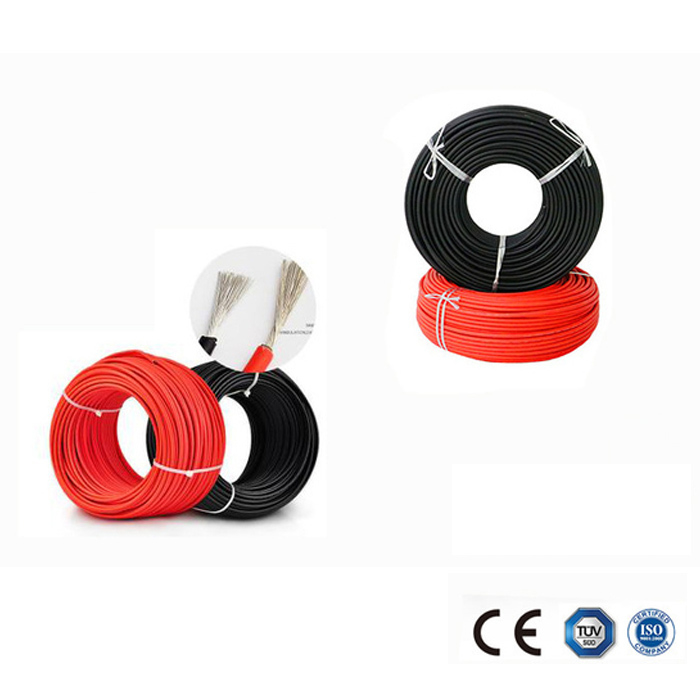

Imagens do cabo solar da C.C. 4mm2
