Destacar:
cabo da C.C. do picovolt
, cabo fotovoltaico solar

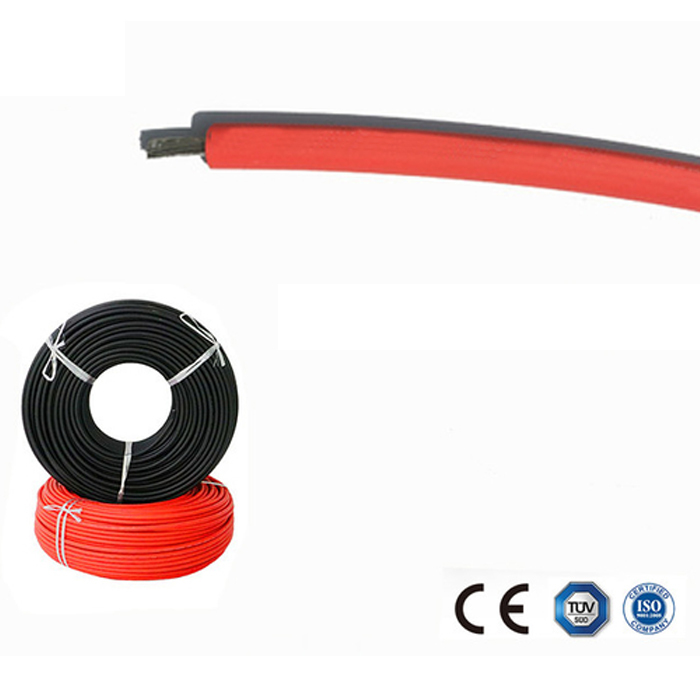

Propriedades elétricas estáveis solares do cabo 4mm2 6.0mm OD da flexibilidade excelente
XLPE duplo isolamento pv1-f cabo solar pv 4mm2 Resistência UV para estação de energia
PV1-F cabo fotovoltaico solar de cobre enlatado 4 mm2
Condutor: Cobre enlatado, de acordo com o VDE0295/IEC60228,Classe5
Isolamento: Copolímero de poliolefina transversalmente ligado ao feixe de elétrons TUV 2PfG/1169
Envoltura: Copolímero de Poliolefina ligado por um feixe de elétrons TUV 2PfG/1169
Voltagem nominal: AC 600/1000V DC 1000/1800V
Características: retardador de chama resistente ao calor, resistente aos raios UV/ozono/hidrólise/clima
Cor da bainha: Preto ou conforme pedido do cliente
Temperatura nominal: 45°C até +125°C -40°F até +257°F
Temperatura ambiente:25 anos (TUV) -40°C até +90°C -40°F até +194°F
Max.Temperatura do curto-circuito:280°c+,536°F
Radius de curvatura:Instalação fixa> 4X Ocasionalmente deslocada> 5X
| Tipo |
Cruz |
Estrâncio |
Condutor |
Condutor |
Exterior |
Classificados |
Classificados |
Peso |
| secção |
Projeto |
Diâmetro |
resistência |
Diâmetro |
tensão |
corrente |
| mm2 |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1,5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Descrição dos cabos resistentes ao fogo:
A. Aplicação:Duplo isolamento, cabos de ligação transversal de feixe de elétrons para centrais fotovoltaicas.
Construção:Cobre enlatado, de acordo com oVDE0295/IEC60228,Classe5
B. Propriedades/normas dos materiais:
1- Performance resistente ao fogo:IEC60332-1.
2. Emissão de fumo:IEC61034; EN50268-2
3. Baixa carga de fogo:DIN51900
4. Aprovações:TUV2PfG 1169/08.2007 PV1-F.
5Normas de aplicação:UNE211 23;UNE20.460-5-52, UTE C 32-502
Aplicação:
Aplicado a painéis solares para geração de energia e componentes relacionados da fiação, conexão, particularmente adequado para uso ao ar livre.Utilização de materiais retardadores de chamas sem halogênio e com baixo teor de fumaça, maior grau, mais segurança.
| Nome |
Cabo fotovoltaico |
| Descrição do produto |
Amplamente utilizado em instalações solares internas e externas, instalações elétricas, áreas internas e externas propensas a explosões, fábricas, indústrias industriais e agrícolas. |
| Características do produto |
Fumo baixo sem halogênio, bom frio, ultravioleta, resistente ao ozônio e resistente ao clima. |
| Retardante de chama, resistência ao corte e resistência à penetração. |
| Nível II de protecção dos cabos. |
| Com a radiação dos cabos fotovoltaicos a 150 °C como materiais de isolamento, o retardador de chama sem halogênio é a resina fina de hengjing de polietileno modificado não tóxico, sem halogênio, como principal matéria-prima,adicionar sem halogénio, não tóxico, retardador de chama, estabilizador térmico, elimina agente de fumaça, conservante, como fertilizante, não contém halogênio, metais pesados, fósforo. |
| Conforme a ROHS, e a resistência ao isolamento é pequena após a imersão. |
| Eletrodomésticos |
1- Resistência dc: o cabo acabado a 20 °C. Resistência dc do núcleo do fio condutor não superior a 5,09 Ω/km. |
| 2A resistência de isolamento: a resistência de isolamento final do cabo a 20 °C não deve ser inferior a 1014 Ω Cm, a resistência de isolamento do cabo a 90 °C não deve ser inferior a 1011 Ω Cm. |
| 3Resistência da superfície da bainha: a resistência da superfície da bainha do cabo acabado não deve ser inferior a 109 Ω. |
| Estrutura do cabo |
Condutor: fio de cobre enlatado 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 mm ^ 2 fio fotovoltaico |
| Isolamento: > 0,5 mm de espessura, com baixo teor de fumaça e material halógeno, e que satisfaça o limite especificado pelo cliente. |
| Envoltura: espessura de material livre de halogênio e de fumaça reduzida > 0,5 mm. |
| Parâmetros pormenorizados |
Temperatura ambiente: - 40 °C ~ + 90 °C |
| Temperatura máxima do condutor: 120 °C (permitir 5 s em curto-circuito a uma temperatura de 200 °C) |
| Voltagem limitada: AC0,6/1kv dc1,8kv. |
(Também produzimos núcleos únicos de 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, bem como núcleos duplos,
por favor, consulte-me diretamente, se necessário)
Embalagem e transporte:
Embalagem do produto:
O cabo solar fotovoltaico é cuidadosamente embalado em uma caixa de papelão durável para garantir o transporte seguro.A caixa é rotulada com informações sobre o produto e instruções de manuseio para fácil identificação.
Transporte marítimo:
Os pedidos de cabo solar fotovoltaico são enviados através de um serviço de correio confiável para garantir a entrega atempada.Os clientes receberão um número de rastreamento para monitorar o estado da sua remessa e podem esperar que a sua encomenda chegue dentro do prazo especificado.
Perguntas frequentes:
1.Qual é o número de modelo do cabo solar fotovoltaico?
O número de modelo do cabo solar fotovoltaico é PV1-F
2.Onde é fabricado o cabo solar fotovoltaico?
O cabo solar fotovoltaico é fabricado na China.
3.Que certificações tem o cabo solar fotovoltaico?
O cabo solar fotovoltaico é certificado pela TUV, CE, ISO9001, CQC, CPR e BCA.
4.Qual é a quantidade mínima de encomenda para o cabo solar fotovoltaico?
A quantidade mínima de encomenda para o cabo solar fotovoltaico é de 500 unidades.
5.Como é que o cabo solar fotovoltaico é embalado?
O cabo solar fotovoltaico é embalado em rolos de 100 m cada.
