O cabo fotovoltaico solar estanhado 6mm2 TUV do condutor de cobre aprovou
Cabo Solar 6mm2 TUV Aprovado com Condutor de Cobre Estanhado, Isolamento XLPE e Revestimento
Descrição do produto
Cabo feito de isolamento e revestimento reticulado por feixe de elétrons; alta resistência ao calor, frio, óleo, abrasão, ozônio, UV e intempéries; com reação aprimorada em caso de incêndio. Baixa emissão de fumaça, livre de halogênio, livre de chamas, retardante de chamas; flexível, fácil de descascar, muito baixo requisito de espaço, extremamente, extremamente robusto mecanicamente, vida útil muito longa.
Dados Técnicos
--Classificação de temperatura: -40°C a 90°C
--Bitola do condutor: 12 a 2000 AWG
--Material do condutor: Cobre estanhado macio, conforme ASTM B-33 e EN 60228
--Separador: Fita de papel
--Material de isolamento: XLPE livre de halogênio, termofixo, poliolefina especificamente projetada para máxima flexibilidade
--Material da capa: PVC preto resistente à luz solar, baixa emissão de fumaça, não halogenado, retardante de chamas, resistente a óleo, abrasão, produtos químicos e luz solar, composto reticulado que atende a UL 44, UL 854
--Raio de curvatura mínimo: 8x Diâmetro
| Número do código do produto |
Tamanho (mm2) |
Diâmetro do condutor N/mm |
Diâmetro do isolamento (mm) |
Diâmetro nominal da capa (mm) |
Peso líquido/1000 metros (kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Aplicação:
Aplicado a painéis solares para geração de energia e componentes relacionados à fiação, conexão, particularmente adequado para uso externo. Resistência à luz solar, antienvelhecimento, usando materiais retardantes de chama livres de halogênio e de baixa emissão de fumaça, maior grau, mais segurança.
| Nome |
Cabo PV |
| A descrição do produto |
Amplamente utilizado em instalações solares internas e externas, instalação elétrica, áreas internas e externas, áreas propensas a explosões, fábricas, indústrias industriais e agrícolas. |
| Características do produto |
Baixa emissão de fumaça sem halogênio, bom para frio, resistente a raios ultravioleta, ozônio e intempéries. |
| Retardante de chamas, resistência ao corte e resistência à penetração. |
| Nível de proteção do cabo nível Ⅱ. |
| Com cabo fotovoltaico de 150 ℃ radiação como materiais de isolamento, retardante de chama livre de halogênio é livre de halogênio, resina de polietileno modificada não tóxica fina hengjing como a principal matéria-prima, adicione retardante de chama livre de halogênio, não tóxico, estabilizador de calor, elimine o agente de fumaça, conservante, como fertilizante, não contém halogênio, metais pesados, fósforo. |
| Está em conformidade com ROHS, e a resistência de isolamento é pequena após a imersão. |
| Elétrico |
1. A resistência CC: o cabo acabado a 20 ℃, a resistência CC do núcleo do fio condutor não é superior a 5,09 Ω/km |
| 2. A resistência de isolamento: a resistência de isolamento do cabo acabado a 20 ℃ não deve ser inferior a 1014 Ω. Cm, resistência de isolamento do cabo acabado a 90 ℃ não é inferior a 1011 Ω. Cm |
| 3. A resistência da superfície da bainha: a resistência da superfície da bainha do cabo acabado não deve ser inferior a 109 Ω. |
| Estrutura do cabo |
Condutor: fio de cobre estanhado 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, 6,4,2.5 mm2 fio PV |
| Isolamento: > 0,5 mm de espessura com material de baixa emissão de fumaça e halogênio, e atender ao limite especificado pelo cliente. |
| Bainha: espessura do material livre de fumaça e halogênio > 0,5 mm. |
| Parâmetros detalhados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| A temperatura mais alta do condutor: 120 ℃ (permite 5 s em temperatura de curto-circuito 200 ℃) |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Também produzimos núcleo único de 2,5 mm2, 4 mm2, 10 mm2 e 16 mm2, bem como núcleos duplos,
por favor, consulte-me diretamente, se necessário)

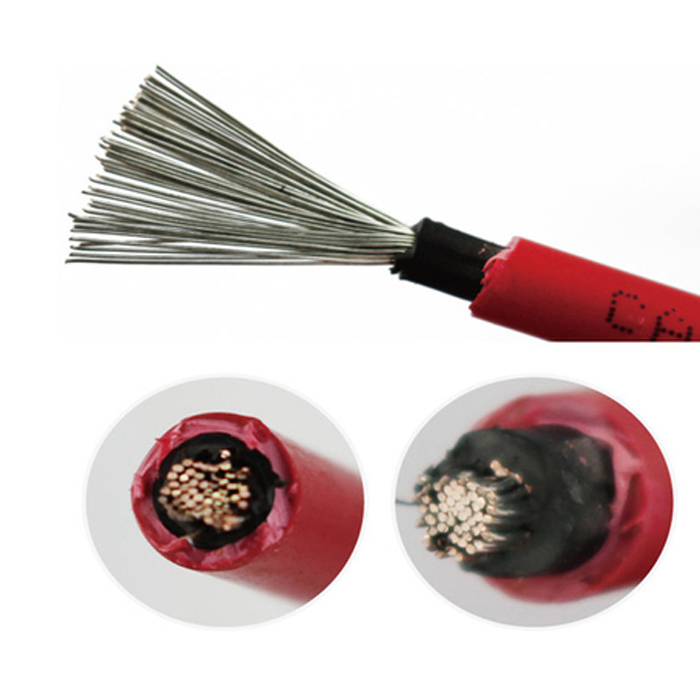

Imagem do cabo solar 6mm2
