Cabo solar Pv1 F preto/vermelho 4mm para o revestimento fotovoltaico do sistema XLPE
Cabo elétrico resistente ao desgaste Fio de cabo 4mm pv1f Cabo solar para sistema fotovoltaico
Descrição
1. Classificação: Tensão: 600/1000V Temperatura: -40°C - 90°C
2. Descrição:
(1) Condutor: Cobre estanhado recozido
(2) Isolamento: 90°C XLPE, preto
(3) Jaqueta: 90°C XLPE, preto ou vermelho
3. Marcação: TüV 2 PfG 1169 PV1-F 1×2.5mm2
4. Aplicação: Projetado especificamente para conectar componentes do sistema fotovoltaico dentro e fora de edifícios e equipamentos com altos requisitos mecânicos e condições climáticas extremas. Para instalações permanentes.
5. Características gerais: Cabo feito de isolamento e revestimento reticulado por feixe de elétrons; alta resistência ao calor, frio, óleo, abrasão, ozônio, UV e intempéries; com reação aprimorada em caso de incêndio. Baixa emissão de fumaça, livre de halogênio, livre de chamas, retardador de chamas; flexível, fácil de descascar, muito baixo espaço necessário, extremamente, extremamente robusto mecanicamente, vida útil muito longa.
Dados técnicos
| Tamanho |
Seção transversal |
Estrutura do condutor |
Diâmetro externo |
Máx. CC |
Nominal |
Nominal |
| Resistência a 20℃ |
Tensão |
Corrente |
| mm² |
mm |
mm |
Ω/km |
V CC |
A |
| 1 x 2.5mm² |
2.5mm² |
49 x ∅0.285 |
5.2 |
8.06 |
1000/1500 |
30A |
| 1 x 4.0mm² |
4.0mm² |
56 x ∅0.285 |
5.9 |
4.97 |
1000/1500 |
50A |
| 1 x 6.0mm² |
6.0mm² |
84 x ∅0.285 |
6.5 |
3.52 |
1000/1500 |
70A |
| 1 x 10.0mm² |
10.0mm² |
80 x ∅0.40 |
8.5 |
2.12 |
1000/1500 |
95A |
Aplicação:
Aplicado a painéis solares para geração de energia e componentes relacionados da fiação, conexão, particularmente adequado para exteriores. Resistência à luz solar, anti-envelhecimento, usando materiais retardadores de chama sem fumaça e sem halogênio, maior grau, mais segurança.
| Nome |
Cabo PV |
| A descrição do produto |
Amplamente utilizado em instalações solares internas e externas, instalação elétrica, interna e externa, áreas propensas a explosões, fábricas, indústrias industriais e agrícolas. |
| Características do produto |
Baixa emissão de fumaça sem halogênio, bom frio, resistente a ultravioleta, ozônio e intempéries. |
| Retardador de chama, resistência ao corte e resistência à penetração. |
| Nível de proteção do cabo Ⅱ nível. |
| Com 150 ℃ radiação de cabo fotovoltaico como materiais de isolamento, retardador de chama sem halogênio é livre de halogênio, resina de polietileno modificada não tóxica thin hengjing como a principal matéria-prima, adicione sem halogênio, não tóxico, retardador de chama, estabilizador de calor, elimine o agente de fumaça, conservante, como fertilizante, não contém halogênio, metais pesados, fósforo. |
| Está em conformidade com ROHS, e a resistência de isolamento é pequena após a imersão. |
| Elétrico |
1. A resistência CC: o cabo acabado a 20 ℃ núcleo do fio condutor resistência CC não é maior que 5,09 Ω/km |
| 2. A resistência de isolamento: a resistência de isolamento do cabo acabado a 20 ℃ não deve ser inferior a 1014 Ω. Cm, resistência de isolamento do cabo acabado a 90 ℃ não é inferior a 1011 Ω. Cm |
| 3. A resistência da superfície da bainha: a resistência da superfície da bainha do cabo acabado não deve ser inferior a 109 Ω. |
| Estrutura do cabo |
Condutor: fio de cobre estanhado 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, 6,4,2.5 mm2 fio PV |
| Isolamento: > 0,5 mm de espessura com material de baixa emissão de fumaça e halogênio, e atender ao limite especificado do cliente. |
| Bainha: espessura do material livre de fumaça e halogênio > 0,5 mm. |
| Parâmetros detalhados |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| A temperatura mais alta do condutor: 120 ℃ (permite 5 s em temperatura de curto-circuito 200 ℃) |
| Tensão limitada: AC0.6/1kv dc1.8kv. |
(Também produzimos núcleo único de 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, bem como núcleos duplos,
por favor, consulte-me diretamente, se necessário)

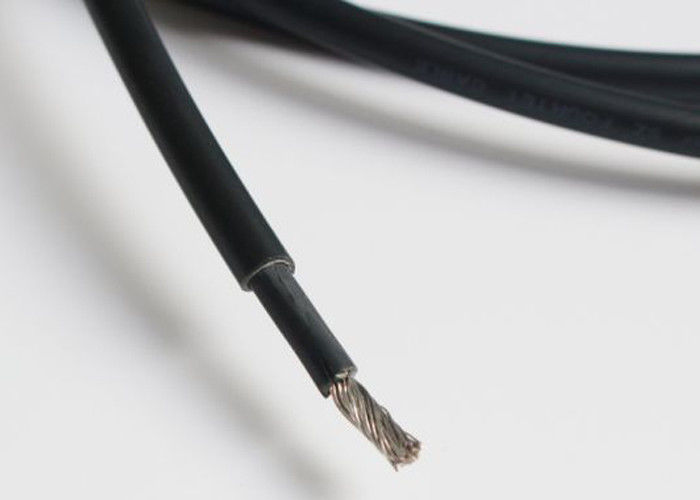

Imagem do cabo solar de 4 mm
